Diamant naturel ou MCD ? Choisir le diamant monocristallin pour les outils de coupe

Pourquoi le diamant monocristallin coupe un poli miroir

Un diamant monocristallin est un réseau cristallin continu, sans joints de grains ni liant. Son arête de coupe peut donc être polie bien plus vive et plus lisse que celle de n’importe quel outil fait de grains. L’arête se reproduit sur la pièce : une arête sans défaut laisse une surface miroir directement à la sortie de la machine, sans étape de polissage.

Le diamant est aussi le matériau le plus dur connu, et il évacue la chaleur plus vite que n’importe quel métal. L’arête reste vive et froide à grande vitesse de coupe, même sur les métaux tendres et collants qui s’arrachent sous des outils ordinaires. C’est pourquoi les outils monocristallins sont la référence pour la finition brillante de l’aluminium, du laiton, du cuivre, des métaux précieux et des plastiques optiques.

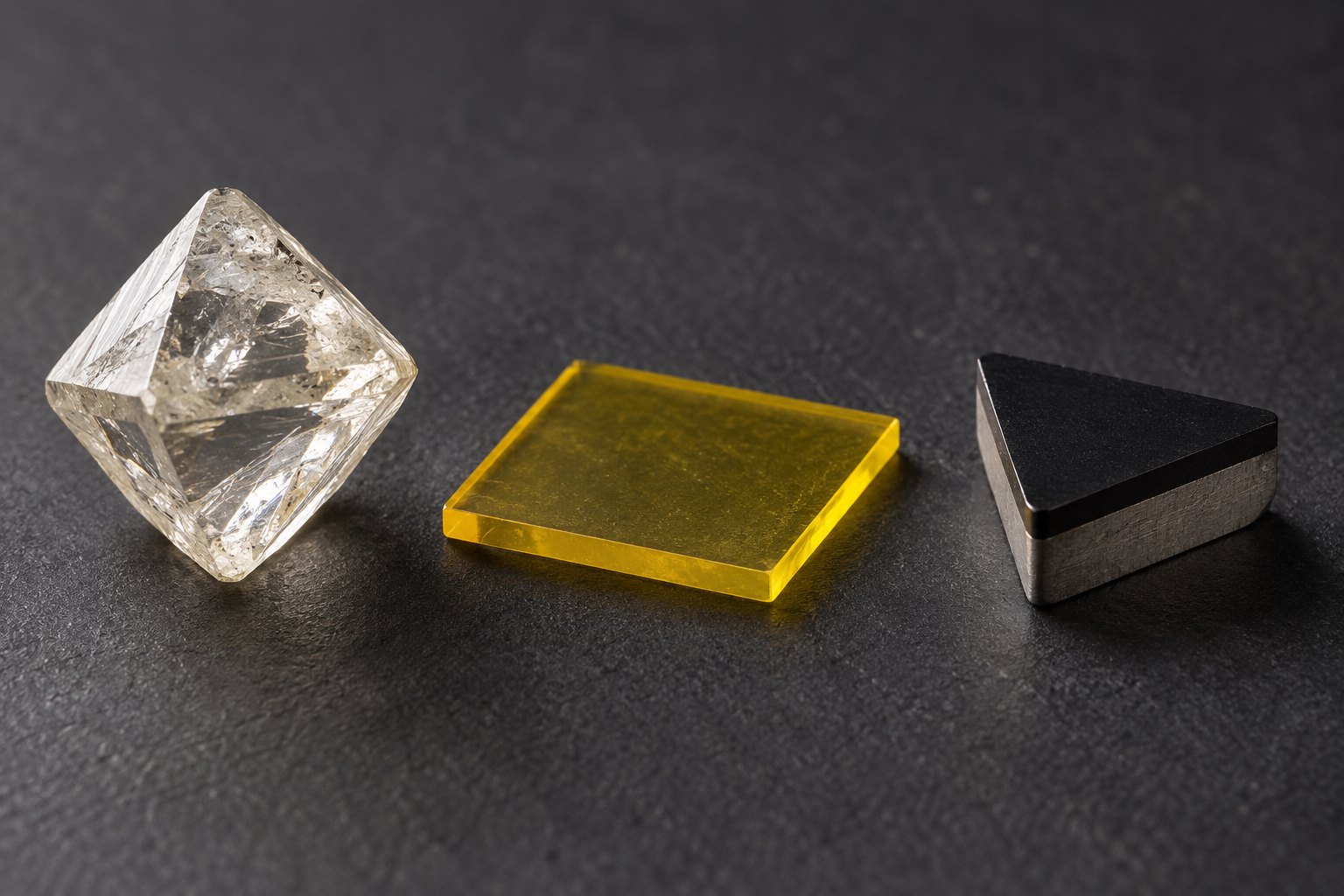

Diamant naturel et MCD

Le diamant naturel et le MCD sont tous deux des monocristaux : tous deux peuvent couper un poli miroir. Ils diffèrent par leur mode de fabrication, leur régularité et leur prix.

Diamant naturel (ND)

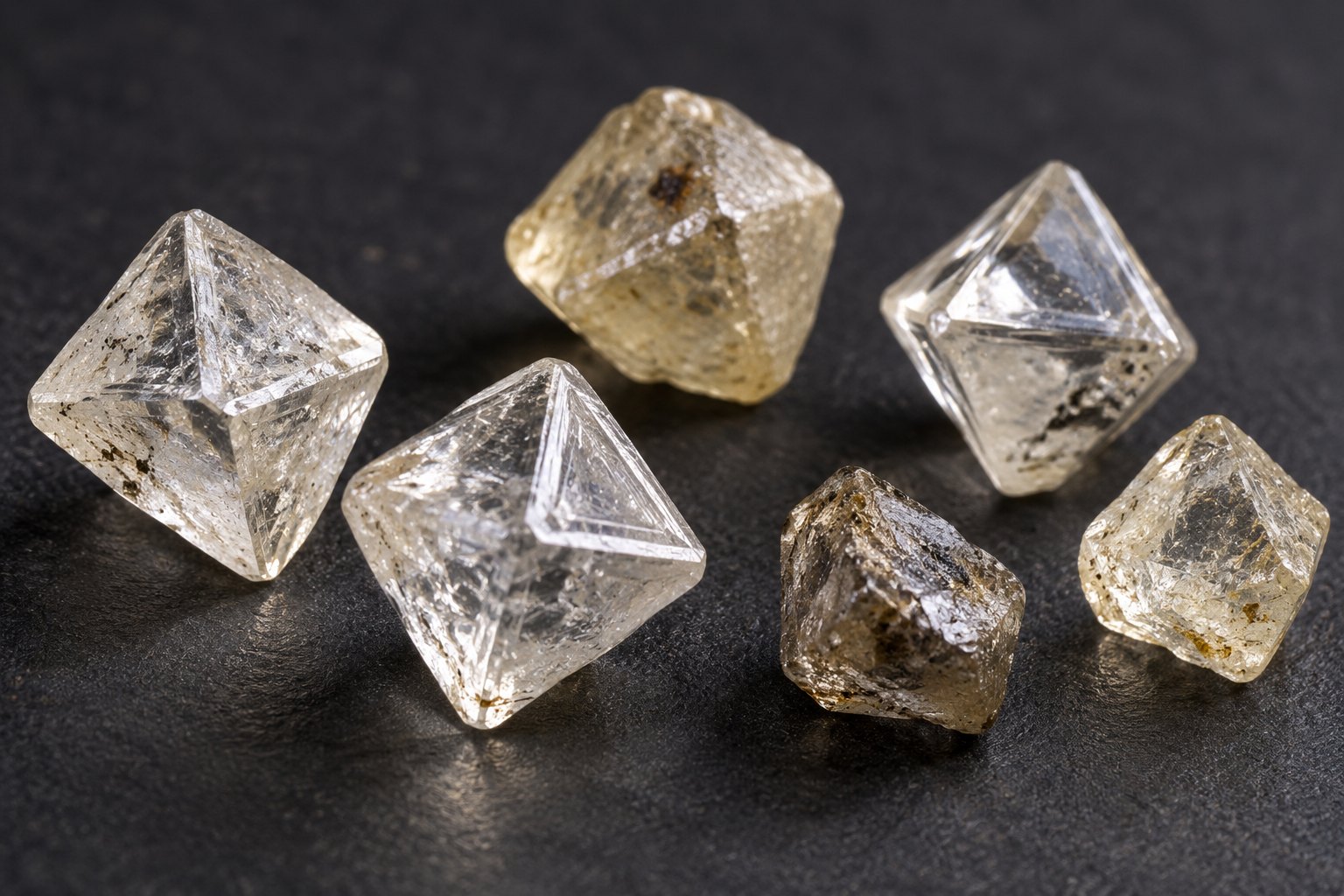

Le diamant naturel s’est formé dans les profondeurs de la Terre. Pour les outils de coupe, les pierres brutes sont triées une à une selon leur pureté, leurs tensions internes et leur forme, puis orientées et polies en pointe d’outil. La plupart des diamants naturels contiennent de l’azote sous forme agrégée (type Ia), et deux pierres ne sont jamais exactement identiques.

• Points forts : une pierre bien choisie donne une arête extrêmement fine et durable. C’est le choix traditionnel pour les finitions optiques et décoratives les plus fines.
• Limites : prix plus élevé, tailles de pierres limitées et variations naturelles d’une pierre à l’autre : la sélection est essentielle.
• Applications typiques : optique d’ultra-précision, lentilles de contact, finition horlogère et bijouterie, outils à petit rayon et outils en V.

MCD : monocristal synthétique HPHT

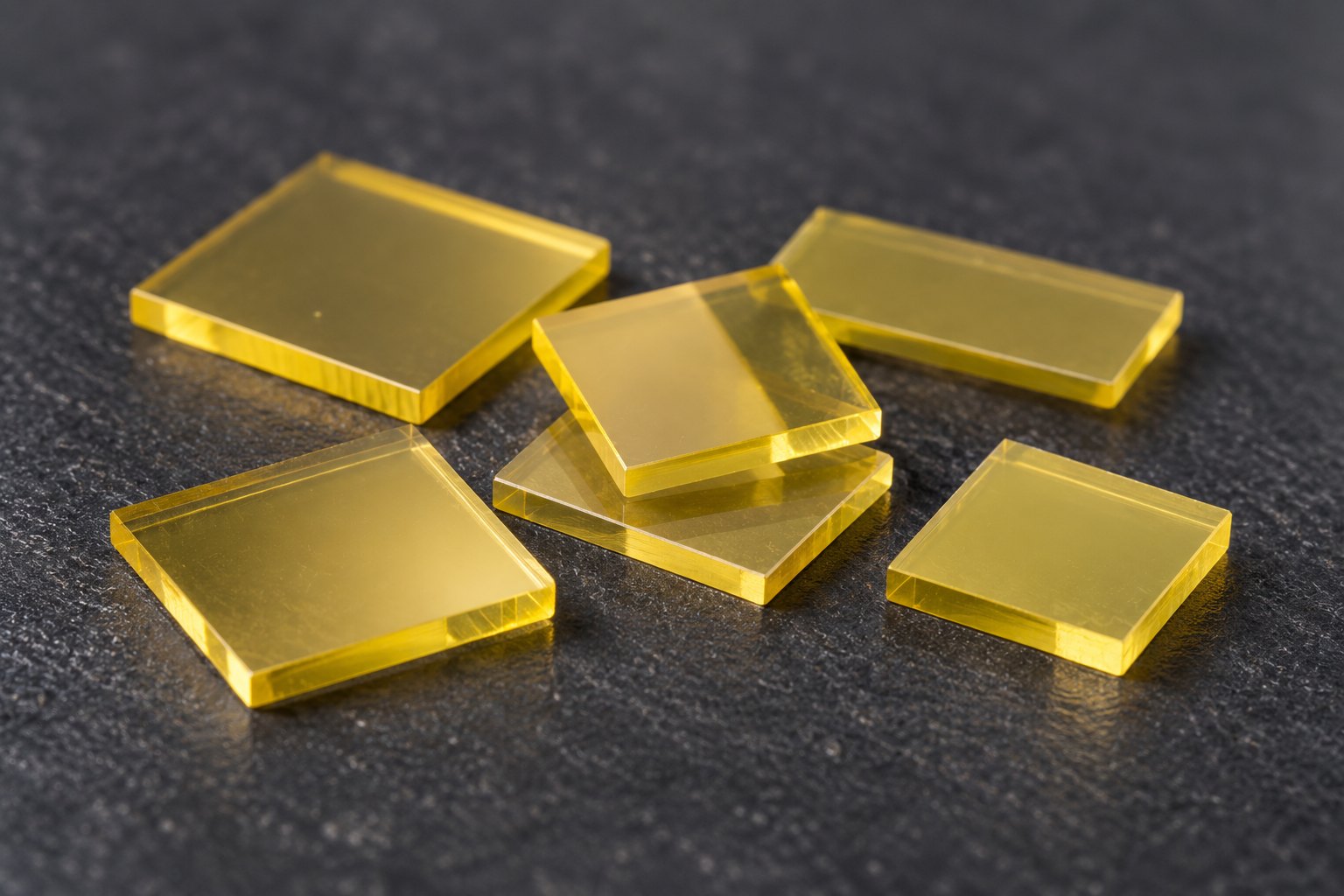

Le MCD (diamant monocristallin) est produit dans une presse qui recrée les conditions des profondeurs terrestres. Le carbone se dissout dans du fer, du nickel ou du cobalt en fusion à 1 300–1 600 °C et environ 6 GPa (près de 60 000 fois la pression atmosphérique), puis cristallise sur un germe de diamant en quelques jours à quelques semaines. L’azote dispersé dans le cristal sous forme d’atomes isolés donne au MCD sa couleur jaune (type Ib).

• Points forts : qualité régulière d’une plaque à l’autre, durée de vie prévisible et formes de plaques régulières qui rendent la géométrie de l’outil reproductible. Il coûte en général moins cher que les pierres naturelles sélectionnées.
• Limites : comme tout monocristal, il peut s’ébrécher sous les chocs ou les vibrations.
• Applications typiques : tournage et fraisage brillants de l’aluminium, du laiton et du cuivre ; outils à chanfreiner et à graver ; chants en acrylique et en polycarbonate ; la plupart des finitions en production.

Diamant CVD, sur demande

Le diamant CVD est obtenu à partir d’un gaz dans une chambre sous vide. Le CVD monocristallin peut couper un poli miroir comme le MCD, et nous fournissons des outils CVD sur demande.

Monocristal ou PCD

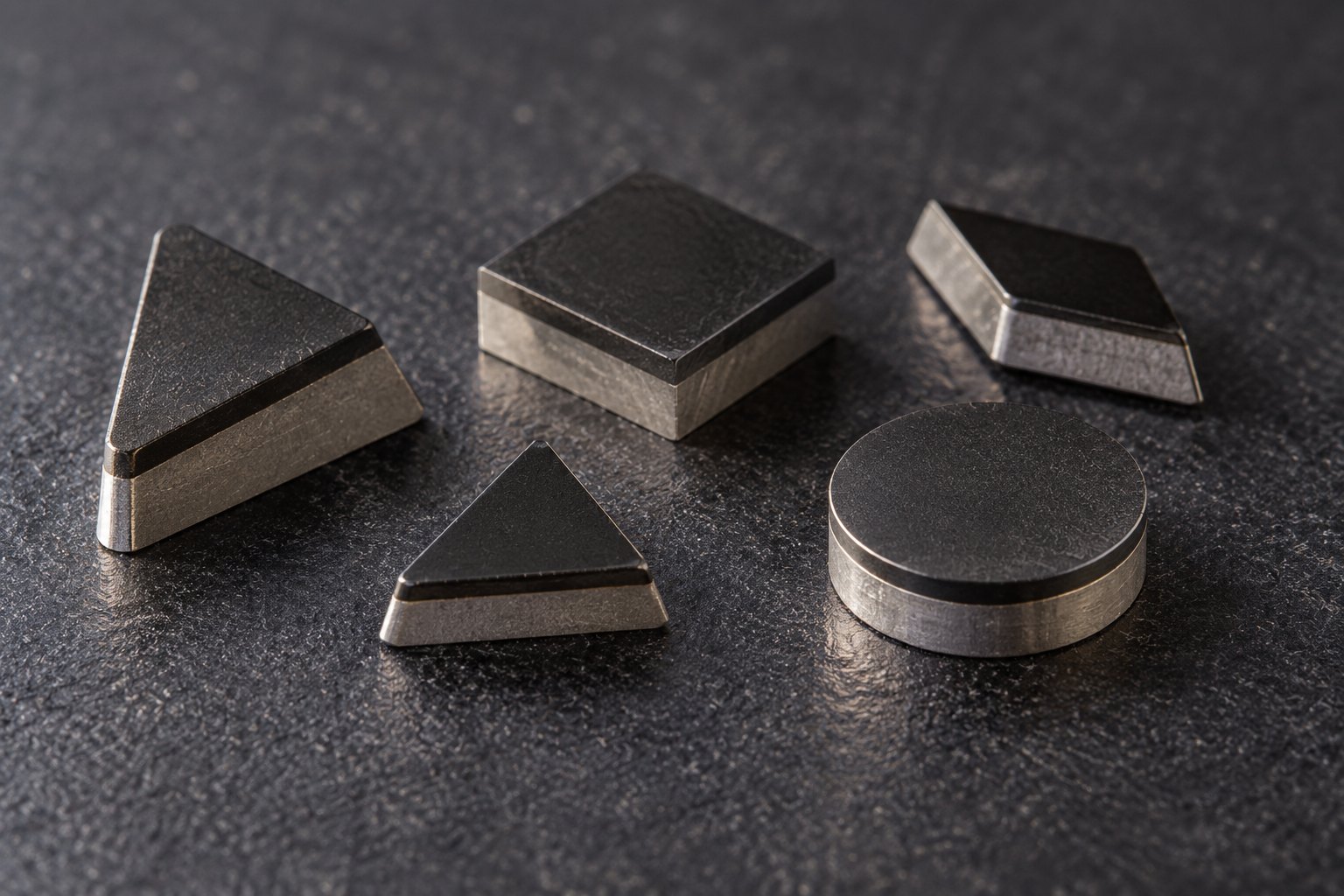

Le PCD (diamant polycristallin) est fait de nombreux petits grains de diamant frittés avec un liant métallique, en général du cobalt, sur une base en carbure. Les grains sont orientés au hasard : le PCD est donc tenace et résiste à l’écaillage. C’est le bon choix pour l’ébauche et pour les matières abrasives comme l’aluminium à haute teneur en silicium et les composites fibrés. Mais une arête faite de grains ne peut pas être polie aussi vive qu’un monocristal : le PCD ne peut pas couper un poli miroir optique.

Les deux travaillent souvent en équipe : le PCD enlève l’essentiel de la matière, puis un outil monocristallin fait la coupe miroir finale. Les billes de vannes en laiton en sont un bon exemple : des plaquettes PCD ébauchent la bille, puis un outil de finition diamant lui donne son brillant final. Bulunmaz Tools se concentre sur la finition monocristalline.

Comparaison en un coup d’œil

Quel diamant pour quel travail

Ce sont des points de départ : le choix final dépend de la pièce, de la machine et du volume.

Ce qui fait la qualité d’une arête

Deux outils de même forme peuvent se comporter très différemment. Quatre éléments font la différence :

• L’orientation du cristal. Le diamant est plus dur dans certaines directions cristallines que dans d’autres. Le fabricant oriente chaque pierre pour que l’arête travaille dans sa direction la plus résistante à l’usure : c’est un facteur majeur de durée de vie.
• Le rayon de bec et l’angle de pointe. Le rayon (par exemple R0,5 mm) ou l’angle du V (par exemple 60°) détermine la forme que l’outil laisse sur la pièce. Des rayons plus petits et des angles plus aigus atteignent des détails plus fins, mais supportent moins de charge.
• Les angles de coupe et de dépouille. Un angle de coupe positif coupe plus librement mais affaiblit l’arête ; un angle négatif est plus robuste et convient aux alliages plus tenaces. La dépouille sous l’arête peut être conique, plus vive, ou cylindrique, plus rigide et qui conserve mieux son rayon après relappage.
• L’ondulation de l’arête. L’ondulation est l’écart d’une arête à rayon par rapport à un cercle parfait. En optique et pour les lentilles, la forme de l’arête s’imprime directement dans la surface : ces outils sont donc fabriqués avec une ondulation contrôlée, en général de 1 µm à 50 nm.

Ce que le diamant monocristallin peut couper, et ce qu’il ne peut pas

Bonnes matières :

• Aluminium et alliages d’aluminium
• Cuivre, laiton, bronze et cuivre au béryllium
• Or, argent, platine et alliages de palladium
• Nickel chimique (nickel-phosphore) déposé sur les moules
• Acrylique (PMMA), polycarbonate, nylon et autres plastiques
• Germanium, silicium et autres cristaux infrarouges

Ne conviennent pas :

• L’acier, la fonte et les autres métaux ferreux. Aux températures de coupe, le carbone du diamant réagit avec le fer, et l’arête s’émousse après une courte coupe.
• Les matières très abrasives comme l’aluminium à haute teneur en silicium ou les composites fibrés. Elles usent vite une arête monocristalline ; le PCD est alors le meilleur choix.
• Les coupes fortement interrompues et les chocs, qui peuvent ébrécher n’importe quelle arête monocristalline.
